Come disegnare muri con lunghezze, angoli e collegamenti accurati
Ultimo aggiornamento:
Quando crei pareti nello strumento per planimetrie 3D è fondamentale che le misure siano precise al fine di creare una planimetria accurata e utilizzabile. Ci sono diversi modi per ottenere la misurazione precisa della parete di cui hai bisogno.
Disegnare una parete

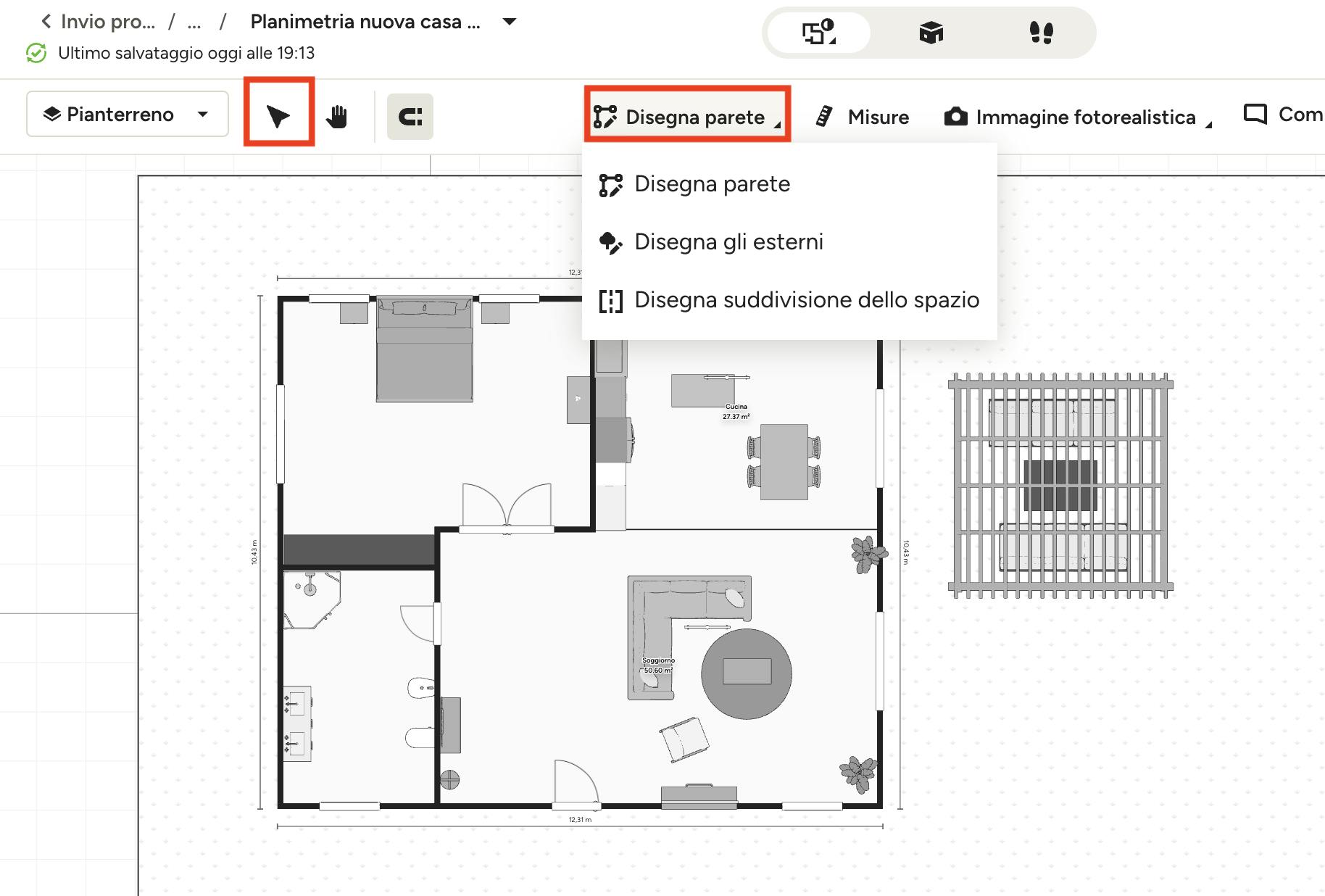

Per iniziare, seleziona il pulsante "Disegna parete" nella barra degli strumenti in alto. Clicca sulla griglia per iniziare a disegnare la parete, poi clicca nuovamente per completare la parete.
Per terminare il disegno delle pareti e continuare con altre azioni nella planimetria 3D, fai clic sul pulsante "Seleziona" nella barra degli strumenti superiore.
Inserire le misure precise delle pareti
Quando aggiungi una nuova parete o clicchi su una parete esistente, puoi inserire le misure precise in vari modi.

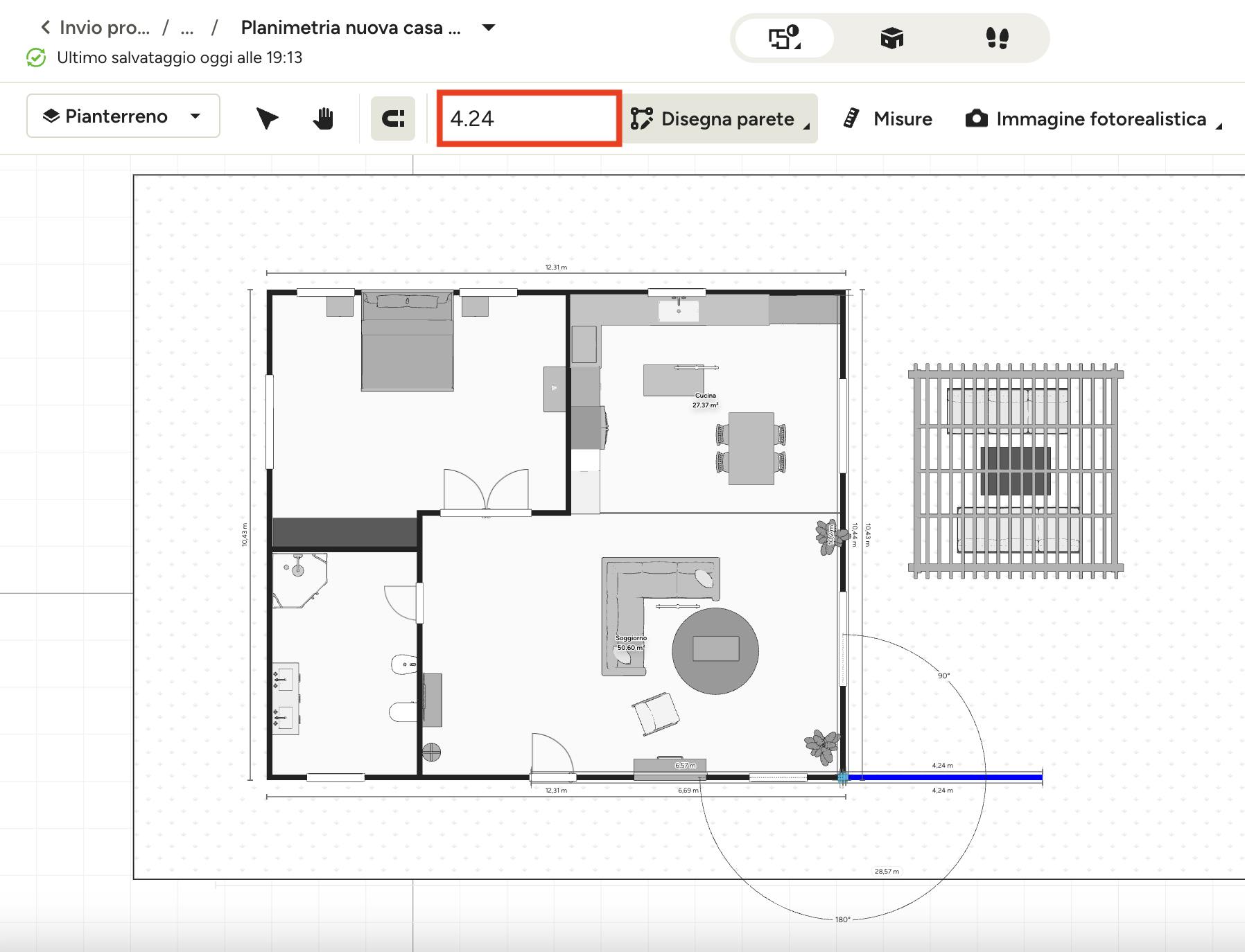

1. Per primo, puoi digitare la lunghezza sulla tastiera al momento che disegni la riga. La parete si aggiornerà adattandosi a quella lunghezza.
Tieni presente che la lunghezza immessa si riferisce alla linea centrale della lunghezza della parete, poiché le lunghezze dei lati esterno e interno della parete potrebbero leggermente differire a seconda dello spessore della parete e del numero di angoli.

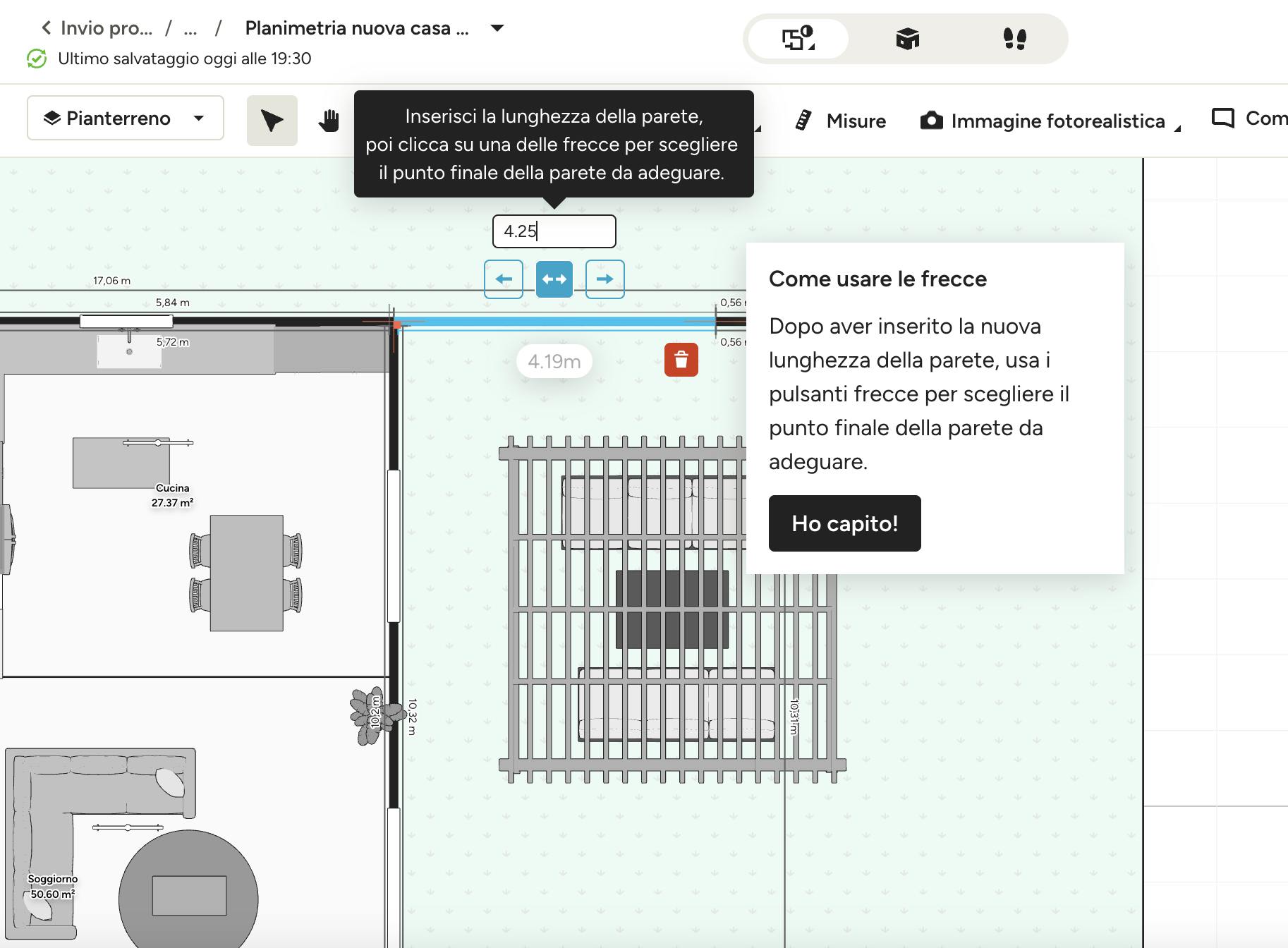

2. Puoi anche adeguare la lunghezza della parete direttamente nella griglia stessa. Dopo aver disegnato la riga, clicca sulla misura della parete e inserisci la lunghezza esatta desiderata. Da qui, usa le frecce per adeguare la lunghezza della parete in una direzione specifica.
Tracciare pareti perfettamente dritte

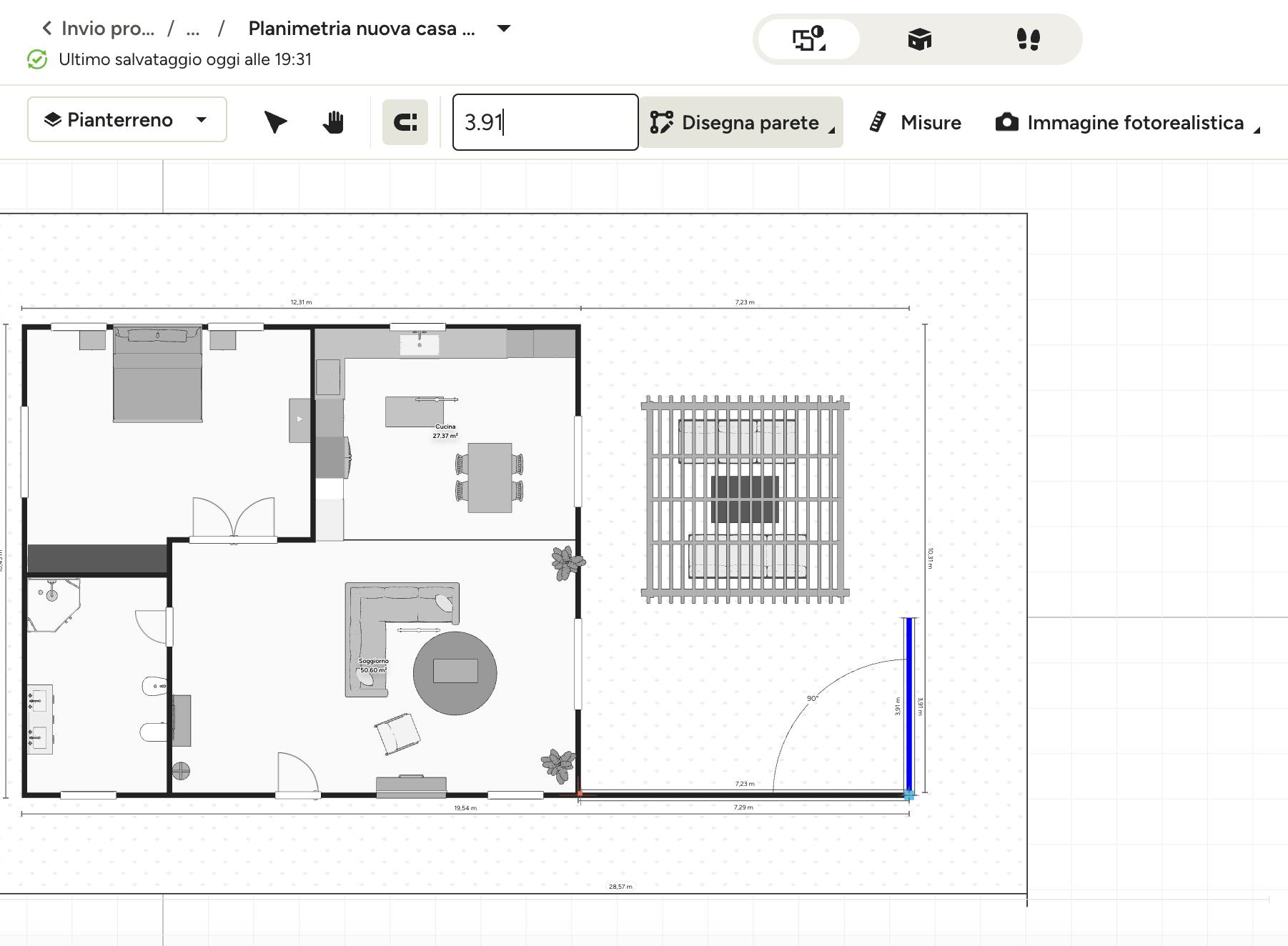

Usa le linee di tracciamento rosse per guidarti a disegnare i tuoi muri in linea retta. Le linee di tracciamento rosse appariranno sulla griglia con posizioni parallele e perpendicolari alle altre pareti. Appariranno nella griglia anche gli angoli delle pareti.
Trascinare le pareti mantenendole collegate

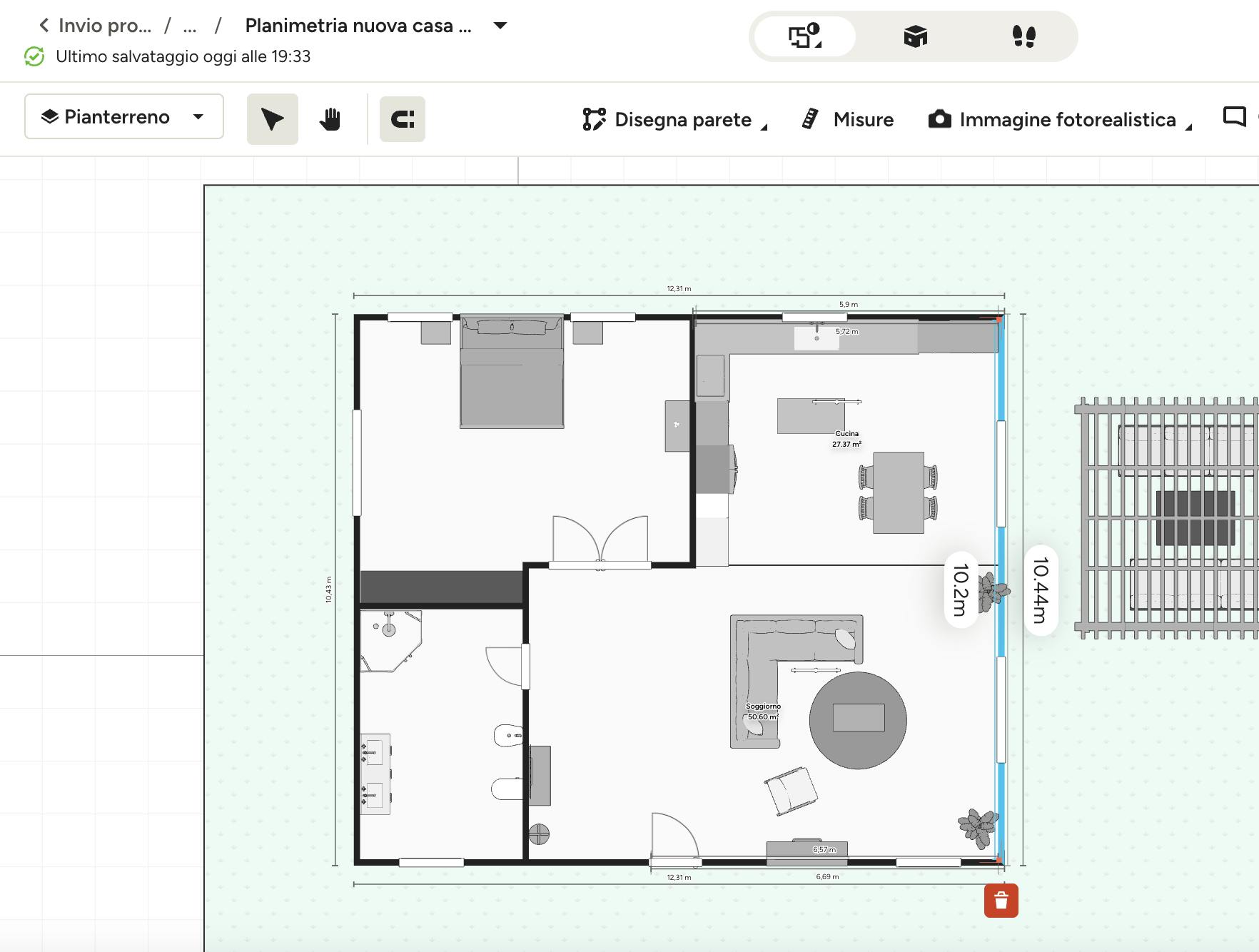

Se devi spostare una parete mantendola collegata con le pareti adiacenti, basta cliccare sulla parete che desideri modificare e trascinarla dove desideri. La parete rimarrà collegata alle altre e con la stessa angolazione.

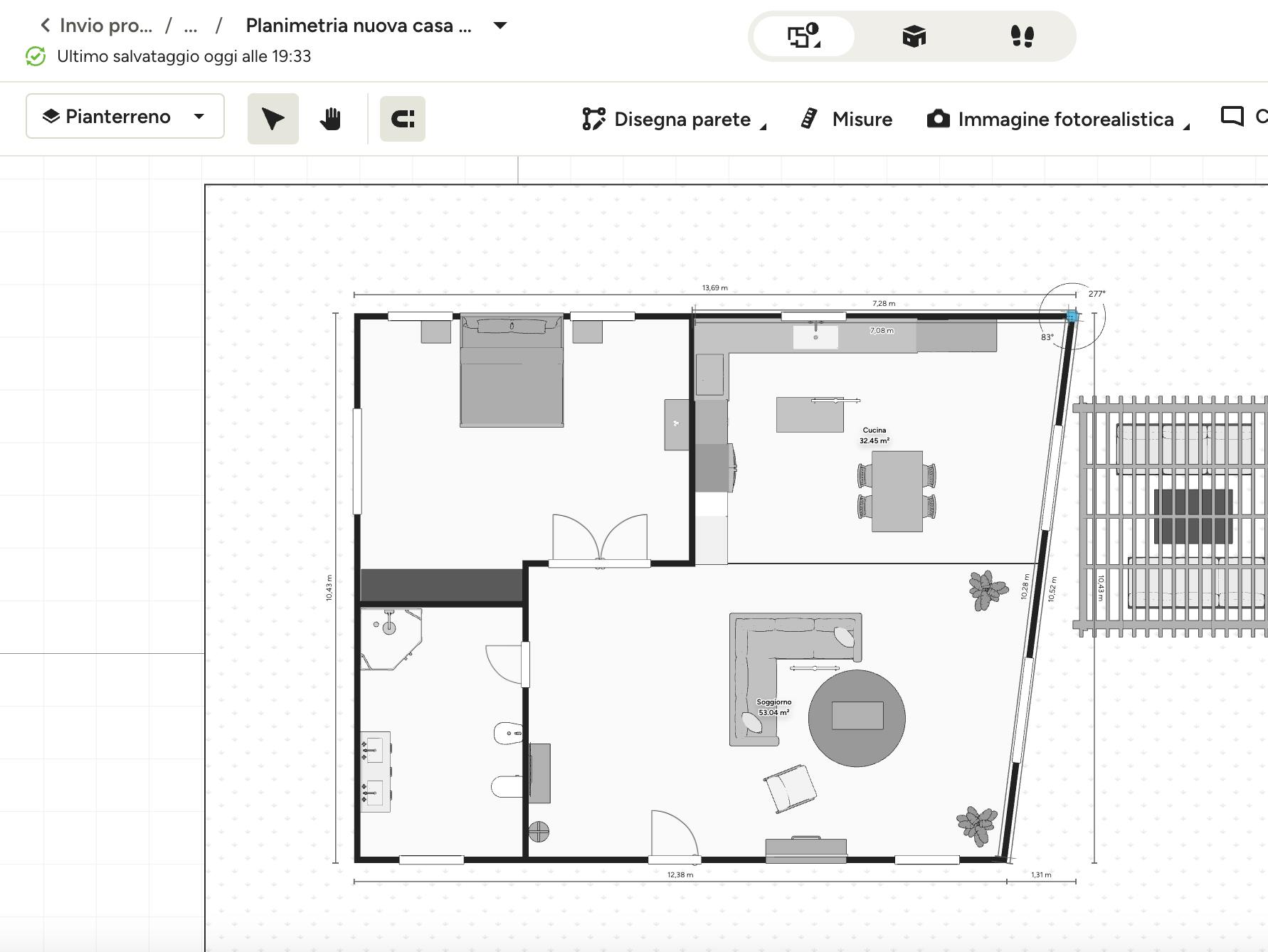

Cambiare l'angolo della parete
Puoi anche cambiare l'angolo della parete mantenendola collegata alle pareti adiacenti. Basta cliccare su un angolo della parete e trascinarlo dove desideri.
